传导抗扰度测试目的 JQ1a-12V-F

　　在通常情况下,被干扰设各的尺寸要比干扰频率的波长短得多,而设备的引线(包括电源线、通信线和接口电缆等)的长度则可能与干扰频率的几个波长相当,这样,这些引线就可以通过传导方式对设备产生干扰。测试是为了评价电气和电子设备对由射频场感应所引起的传导抗扰度。注:对没有传导电缆(如电源线、信号线或地线)的设各,不需要进行此项测试。

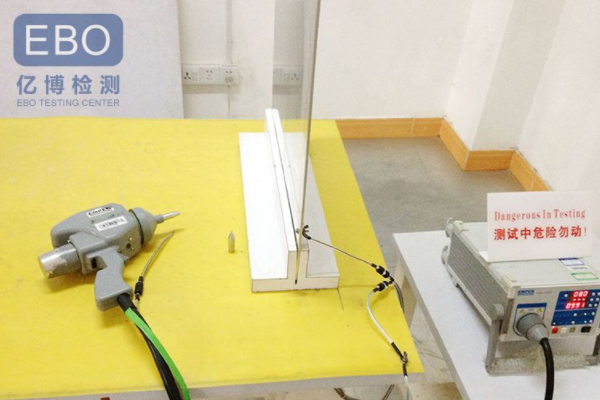

　　传导抗扰度测试基本测试设各

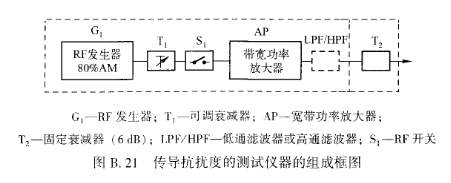

　　传导抗扰度测试仪器的组成框图如图B.21所示。

　　(1)射频信号发生器(带宽150kHz~230MHz,有调幅功能,能白动或手动扫描,扫描点上的留驻时间可设定,信号的幅度可白动控制)

　　(2)功率放大器(取决于测试方法及测试的严酷度等级)=

　　(a)用于线与线之间的耦合,发生器输‖l浮置∷

　　(b)用于线与线之间的耦合、发生器输出接地。

　　(3)低通和高通滤波器(用于避免信号谐波对试品产生干扰)c

　　(4)固定衰减器(衰减量l0l定为6dB,用以减少功放至耦合网络间的不匹配程度,安装时尽量靠近耦合网络)。

　　上述仪器如配上电子毫伏计、计算机等组成白动测试系统。
