如何申请办理5.8GHz无线产品认证
发布时间:2020-11-23

  5.8GHz频段是一个比2.4GHZ频率更高、开放的ISM频段,最近几年开始进入产品研发领域,它遵从于802.11a、FCC Part 15、 ETSI EN 301 489、ETSI EN 301 893、EN 50385、EN 60950等国际标准,也是目前是有望代替2.4Ghz无线技术的技术之一。因此摩尔实验室(MORLAB)特撰此文针对常见的射频测试做一个简要说明。以常见的CE认证为例,5.8G产品可能涉及的典型测试要求有射频要求,EMC要求,安全要求等,其中常见的射频测试项目如下:

    1  Carrier frequencies-中心频点测试

    测试5.8Ghz的载频频点

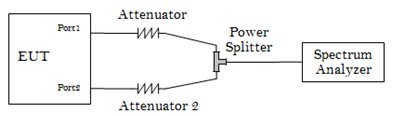

    测试框图:如下图1

                   如何申请办理5.8GHz无线产品认证
                              图1

    测试限值:实际测试值与制造商标称的中心频点值相比,余量在±20ppm以内。

    2  Nominal Channel Bandwidth and Occupied Channel Bandwidth-标称带宽和占用带宽测试

    占用带宽即通信产品的整个信道发射出来的能量(功率)所占用的宽度。

    测试框图:见图1

    测试限值:占用带宽相对于标称带宽的80%到100%之间。

    3  RF output power, Transmit Power Control (TPC) and power density-射频输出功率和功率密度

    测试框图:见图1

    测试限值:

如何申请办理5.8GHz无线产品认证

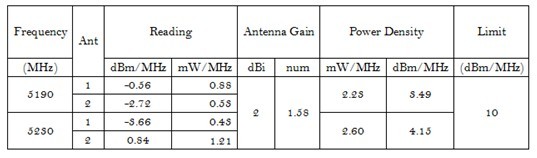

    测试案例展示:
 如何申请办理5.8GHz无线产品认证

    4     Transmitter unwanted emissions outside the5 GHz RLAN bands-发射模式下的带外杂散

    测试框图:

    发射模式下的传导杂散测试框图如下图2

          如何申请办理5.8GHz无线产品认证
                                  图2

    发射模式下的辐射杂散测试框图如下图3

      如何申请办理5.8GHz无线产品认证
                                图3

    测试限值:

      如何申请办理5.8GHz无线产品认证

    5  Transmitter unwanted emissions within the 5 GHz RLAN bands-发射模式下的带内杂散

    测试框图:见下图4

          如何申请办理5.8GHz无线产品认证
                              图4

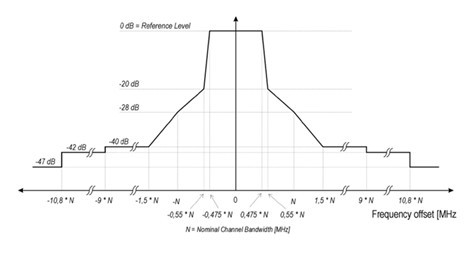

    测试限值:

如何申请办理5.8GHz无线产品认证

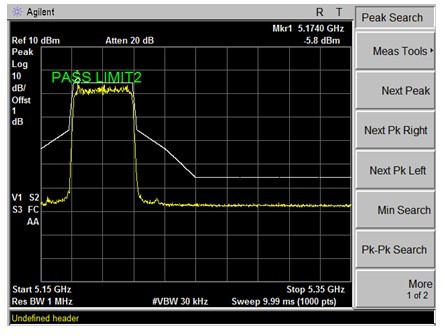

    测试案例展示:在中心频点为5190MHz,产品在发射模式下杂散发射如下图:

    如何申请办理5.8GHz无线产品认证

    6  Receiver spurious emissions-接收模式下的辐射杂散

    产品在接收模式下的辐射杂散,其辐射杂散不能超出下面的测试限值。

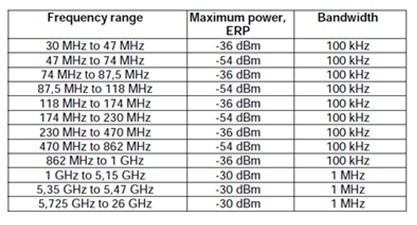

    测试限值:
 如何申请办理5.8GHz无线产品认证

    以上就是5.8G产品CE认证中常家射频测试项的主要内容
